直插双排排针怎么用？操作步骤是什么？

一、摘要

直插双排排针是一种常见的电子元件连接器，广泛应用于电路板与外部设备的连接。本文将介绍直插双排排针的基本用法和操作步骤，包括如何选择合适的排针、如何正确插入电路板，以及如何焊接和检查连接，帮助读者快速掌握其使用方法。

二、正文

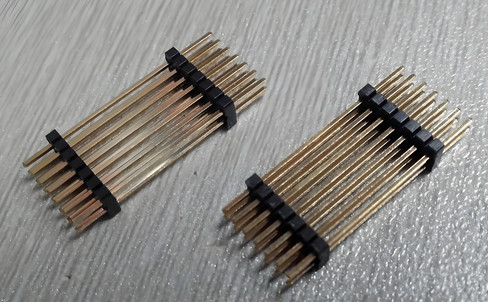

1. 什么是直插双排排针？

直插双排排针是一种电子元件连接器，通常由两个平行排列的金属针脚组成。它们用于将电路板与其他电路或设备连接，常见于计算机主板、电子模块和各类DIY电子项目中。排针具有稳定性高、安装方便等特点，是连接电路的重要元件。

2. 选择合适的直插双排排针

在使用直插双排排针之前，首先需要选择适合项目需求的排针。选择时应考虑以下几点：

• 针脚数量：根据电路板的接口需求选择合适的针脚数量。
• 针距（针脚间距）：通常有2.54mm和1.27mm两种常见规格，选择时要确保与电路板的孔距一致。
• 针脚长度：针脚长度要与电路板的厚度相匹配，确保足够长的部分可以穿过电路板进行焊接。
• 材料和电镀层：选择耐腐蚀性和导电性好的材料，如镀金或镀锡的针脚，以确保连接的可靠性和耐用性。

3. 直插双排排针的安装步骤

以下是直插双排排针的标准安装步骤：

步骤一：准备工作

• 工具准备：准备好电烙铁、焊锡丝、镊子和焊接工作台等工具。
• 清洁电路板：使用无尘布或刷子清洁电路板，以确保焊接时没有灰尘或杂质影响焊接质量。

步骤二：插入排针

• 插入电路板：将直插双排排针对准电路板上的焊盘孔，小心插入。确保所有针脚都插入对应的孔位，并保持排针垂直于电路板表面。

步骤三：固定排针

• 临时固定：使用镊子或胶带暂时固定排针，以防止在焊接过程中移动。确保排针的每一个针脚都位于对应的焊盘上，位置准确无误。

步骤四：焊接排针

• 加热电烙铁：将电烙铁加热至适当温度（一般在300-350摄氏度之间），以确保焊接效果。
• 焊接操作：将电烙铁的尖端轻触排针与焊盘的接触点，同时用焊锡丝靠近接触点。当焊锡熔化后，会自然覆盖焊盘和针脚，形成稳定的焊接点。**注意：**焊接时间不宜过长，以免损坏元件或电路板。

步骤五：检查和清洁

• 检查焊点：完成焊接后，仔细检查每一个焊点，确保焊锡均匀覆盖，焊点光亮无孔洞或裂纹。用放大镜仔细查看，确保没有虚焊、短路等问题。
• 清洁残渣：使用焊锡吸取器或吸锡带去除多余的焊锡，并使用酒精和刷子清洁焊接区域，以去除助焊剂残留。

4. 使用后的检查和测试

安装完直插双排排针后，建议进行以下测试和检查：

• 导通测试：使用万用表检测每个针脚与电路板的接触情况，确保无断路或短路情况。
• 机械强度检查：轻轻摇晃排针，检查其是否牢固固定在电路板上，确保不会因外力导致松动或脱落。
• 电气性能测试：对电路进行通电测试，检查排针连接部分的电气性能，确保正常工作。

通过以上步骤，可以有效安装和使用直插双排排针，确保电路连接的可靠性和稳定性。牢记每个步骤的细节，尤其是焊接和检查环节，这对于保证电路的整体质量至关重要。
