圆形航插对接应注意什么（圆形航空插头接线方法）

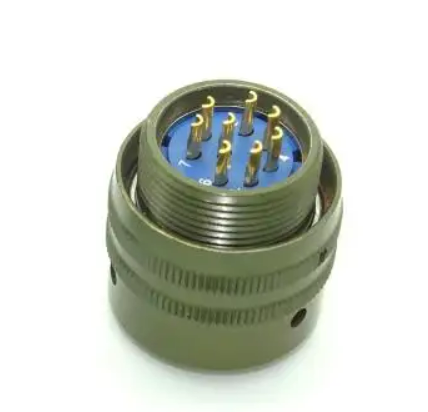

航空空插头以圆形为主，国际上称之为圆形连接器，更确切的说是圆柱形插针连接器。 它的基本特点是所有航空空的插头插座都有螺丝扣，连接后可以拧紧固定不脱落。 通用航空空插头包含用于传输数据和电源的触点。

航空空插头(航空插头)的基本特征和部件。Aviation 空插头通常在触点周围有塑料或金属外壳，这些外壳嵌入绝缘材料中以保持它们对齐。 这些端子通常与电缆配对，这种结构使它们特别能抵抗环境干扰和意外去耦。

航空空插头(航空插头)在国内的分类，在航空空插头行业的管理，连接器，开关，键盘等。统称为电连接器元件，而电连接器元件和继电器统称为机电部件。 虽然连接器类型的划分有些混乱，但从技术上来说，连接器产品类别的划分只有两种基本方式:①根据形状结构:圆形和矩形(截面)，②根据工作频率:低频和高频(以3MHz为界)。

1。航空空插头按管脚数(管脚数，芯数)

分类航空空插头的每个端子通常有三个、六个或八个管脚(管脚数，芯数)。

2。根据制造规格、尺寸、连接角度以及连接和断开模式来区分航空空插头。

航空空插头的标准:标准航空空插头通常是指其设计符合德国国标或美国军标(美军标)。 按大小可分为微型和小型航空空插头。

德国标准航空空插头(DIN标准航空插头)DIN标准(Deutsches Institut für Normung，德国国家标准化研究所):DIN航空空插头符合德国电气标准。 DIN标准包括高频功能和签名功能，如保护金属外壳和带缺口的圆形端子。 这种结构可以确保它们以正确的方式配对。

美标航空空插头(美标航空插头)MIL- standard(军用规格):制造商根据军用和航空空航空航天应用的实践设计MIL-Spec连接器。 这些坚固的连接器非常适合高冲击使用，并且对极端环境具有极强的抵抗力。 由于端子周围有很强的环氧树脂密封，一些MIL连接器实际上是密封的或气密的，大多数MIL连接器是防水的。

微米或纳米:微米和纳米微型航空空插头的插脚和插座直径更小，触点间距更窄。 这种结构有助于节省端子表面的表面空，并减少连接器对组件的额外重量。

航空空插头的端子连接方式与大多数类型的电连接器相同，航空空插头有多种类型的端接。 您选择的端子类型决定了每个连接器组件中的电触点之间的连接性质。 由于成本、易于连接和断开以及防篡改、磨损和环境破坏的保护，选项会有所不同。 主要接口类型有绝缘位移、焊接、缠绕、螺钉或接线片以及压接。

航空空插头尺寸M8/M5/M12根据连接的具体用途，圆形航空空插头有多种触点尺寸和外壳尺寸，可测量直径(M8/M5/M12) 传感器等精密高灵敏度应用是外壳直径较小的航空空插头的典型应用领域;较大的外壳直径更适合于动力传输，例如在农业机械中。

aviation 空插头的优缺点(圆形连接器)(与矩形连接器相比)优点:圆形aviation 空插头是需要具有更强端子的电气连接器的应用的理想选择。 圆柱形使它们特别能抵抗机械湍流和冲击损伤。

缺点:aviation 空插头的圆形表面积限制了aviation 空插头表面引脚和插孔的排列;而矩形连接器可以在更小的表面积上以更大且均匀的间隔安装更多的触点。
