一般排针孔径是多少？常见规格有哪些？

排针（Pin Header）是一种广泛应用于电子设备和电路板连接的电子元件。它由一系列排列整齐的金属针脚和塑料基座组成，通常用于将电路板上的信号或电源引出到其他电路或设备中。由于其结构简单、连接可靠、使用方便，排针广泛应用于各种电子设备中，如计算机、通信设备、家电以及各种嵌入式系统。在选购和设计排针时，排针的孔径及其常见规格是必须要考虑的重要因素。本文将详细探讨排针孔径的一般范围及其常见规格。

一、排针孔径的定义与重要性

排针孔径，通常指的是排针中每个针脚的直径，以及相邻针脚之间的中心距。孔径的选择直接影响到排针的电气性能、机械强度以及其在电路板上的应用场景。选择合适的排针孔径对于保证电路的稳定性、减少电气干扰以及确保排针与电路板之间的紧密连接至关重要。

1. 针脚直径：排针针脚的直径通常在0.3mm到2.54mm之间，具体取决于排针的类型、用途及其所需的电气性能。较粗的针脚可以承载更高的电流，适合需要大电流传输的应用场景；而较细的针脚则适合需要精密连接的应用场景。

2. 中心距：排针针脚之间的中心距一般为2.54mm，这是最常见的标准间距，也称为100mil（1mil = 0.0254mm）。除了2.54mm外，常见的间距还包括1.27mm、2.00mm、5.08mm等。不同的间距适用于不同密度的电路板设计，中心距越小，电路板设计的集成度越高，但也对加工工艺提出了更高的要求。

二、排针孔径的常见规格

排针的规格多种多样，通常按针脚数量、排数、中心距、针脚直径等进行分类。以下是几种常见的排针规格：

1. 单排排针：单排排针是最常见的一种排针形式，针脚排列成一排，间距通常为2.54mm，适用于低密度电路板设计。单排排针的针脚数量可以从2个到几十个不等，常见的规格有2P、4P、10P、20P等。

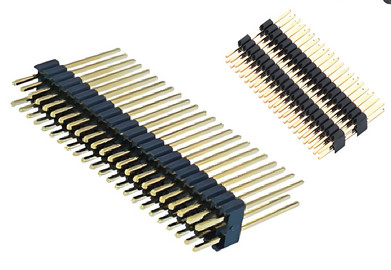

2. 双排排针：双排排针具有两排针脚，针脚之间的中心距同样常见为2.54mm。相比单排排针，双排排针可以在相同面积内提供更多的连接点，因此更适合高密度电路板设计。双排排针常见规格有2×3P、2×5P、2×10P、2×20P等。

3. 多排排针：对于更复杂的电路板设计，多排排针（如三排或更多）也广泛应用。这种排针通常用于高度集成的电子设备中，如高端计算机主板、通信设备等。

4. 贴片式排针：与传统的直插式排针相比，贴片式排针专为表面贴装技术（SMT）设计，适用于自动化生产线。贴片式排针的中心距可以非常小，常见规格有1.27mm、0.8mm等，适合用于需要高集成度的电子产品中。

5. 圆孔排针：圆孔排针的针脚为圆形截面，通常用于需要较高机械强度的场合。其针脚直径较大，常见规格有0.64mm、1.00mm、1.27mm等，适合用于工业控制、军事设备等对环境要求较高的场合。

三、排针孔径的选择

在实际应用中，选择适当的排针孔径需要综合考虑多个因素，如电气性能、机械性能、生产工艺以及成本控制等。以下是选择排针孔径时需要考虑的几个关键因素：

1. 电气性能：对于传输电流较大的电路，需要选择针脚直径较大的排针，以避免因电流过大导致的发热和接触不良问题。一般来说，针脚直径越大，承载的电流也越大，反之亦然。

2. 机械强度：针脚直径对排针的机械强度有直接影响。对于需要频繁插拔或在振动环境中工作的电路板，选择较大直径的针脚可以增加连接的稳定性，减少断裂或松动的风险。

3. 生产工艺：不同的生产工艺对排针孔径的要求不同。例如，表面贴装技术（SMT）需要使用较小间距和较细针脚的排针，而传统的通孔技术则更适合较大孔径的排针。

4. 空间限制：在某些紧凑型设计中，电路板的空间有限，这时就需要选择孔径较小、间距较小的排针，以提高电路板的集成度。随着电子产品的微型化趋势，1.27mm甚至0.8mm间距的排针正逐渐成为市场的主流。

5. 成本因素：较小孔径和间距的排针通常制造成本较高，因此在设计中需要平衡性能要求与成本控制。对于不需要高密度连接的应用场景，可以选择标准2.54mm间距的排针，以降低制造成本。

四、排针的应用场景

排针作为电子连接的基本元件，广泛应用于各种电子产品中。以下是几种常见的应用场景：

1. 计算机主板与扩展卡：排针常用于计算机主板与各类扩展卡之间的连接，如显卡、声卡、网络卡等。通常使用双排或多排排针，以满足多信号传输的需求。

2. 家电控制板：在家电产品（如冰箱、空调、洗衣机等）中，排针用于控制板与显示面板、电源模块之间的连接。由于这些产品对环境的要求较高，因此通常采用孔径较大、机械强度较高的排针。

3. 嵌入式系统：在嵌入式系统（如单片机开发板、传感器模块等）中，排针用于模块与主板之间的信号连接。由于这些产品通常需要紧凑设计，因此常采用孔径较小、间距较小的排针。

4. 工业控制设备：工业控制设备对连接的可靠性要求极高，因此通常使用孔径较大、间距标准的排针，以保证在恶劣环境下的稳定性。

5. 通信设备：在通信设备中，排针用于信号传输和模块之间的连接。由于通信设备对信号完整性要求较高，因此通常采用中心距较小、屏蔽性能较好的排针。

五、未来发展趋势

随着电子产品向着更小、更快、更高效的方向发展，排针的设计和应用也在不断进化。未来，随着新材料、新工艺的应用，排针将变得更加微型化、多功能化，同时在环境适应性和电气性能上也会有进一步提升。

1. 微型化：随着集成电路的发展，电子产品的尺寸不断缩小，排针也需随之变得更加微型化。更小的中心距、更细的针脚将成为趋势，以满足高密度电路板设计的需求。

2. 多功能化：未来的排针可能不仅仅用于电气连接，还可能集成传感、调节等功能，以减少元件数量，提高电路板的集成度。

3. 环境适应性：在恶劣环境下工作的电子设备，如军用设备、航天器等，对排针的环境适应性提出了更高的要求。未来的排针将在耐高温、防腐蚀、抗震动等方面有更大的提升。

4. 高频化：随着5G通信、物联网等技术的发展，对高频信号的传输需求增加。排针的设计将更加注重高频性能，降低信号传输中的损耗和干扰。

结语

排针作为电子连接的重要组件，在电子产品的设计与制造中发挥着不可替代的作用。选择合适的排针孔径和规格，不仅能够提高电路的可靠性和性能，还能优化设计成本和生产工艺。随着科技的不断进步，排针技术也在不断发展，未来将更加适应微型化、多功能化的电子产品需求。在选择排针时，工程师应综合考虑电气性能、机械强度、空间限制和成本因素，以确保产品的最佳性能。
