双排针可以用两个单排针代替吗？可行性分析

引言

在电子工程与硬件设计中,连接器是不可或缺的元件。双排针和单排针是两种常见的连接器类型,常用于电路板的连接与信号传输。很多工程师在设计电路板时会面临一个问题:是否可以用两个单排针来代替双排针?本文将深入探讨这一问题,从多个角度分析其可行性及潜在影响。

双排针与单排针的基本概念

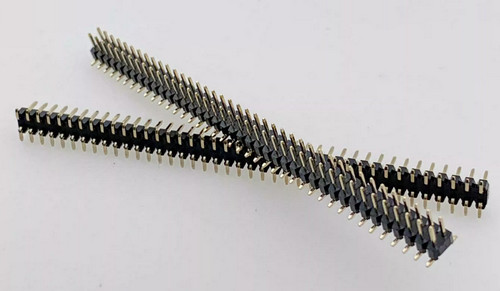

双排针

双排针是一种连接器,由两排平行的针脚组成,通常用于高密度的电路板连接。它们的主要优势在于占用空间小,连接稳定,且可以传输更多的信号。

单排针

单排针则是由一排针脚组成,相较于双排针,占用空间较大,但制作和焊接工艺相对简单。它们在一些较为简单的电路设计中被广泛使用。

可行性分析

物理空间和布局

首先,考虑物理空间。如果设计空间有限,两个单排针所占用的面积可能大于一个双排针,尤其是在高密度电路板上,这一点尤为重要。双排针通过紧密排列针脚,最大化利用了有限的板面空间。

电气性能

电气性能方面,双排针在信号传输上的稳定性和可靠性通常优于单排针。双排针的结构设计可以有效减少信号干扰和串扰,确保信号的完整性和稳定性。若用两个单排针代替双排针,可能会导致信号路径的延长和复杂化,从而增加信号传输的不稳定性。

机械强度

从机械强度的角度来看,双排针由于其结构的稳定性和紧凑性,在抵抗外力作用和机械振动方面表现更好。用两个单排针代替双排针,可能会降低连接器的机械强度,增加电路板连接的风险。

应用场景分析

高密度电路板

在高密度电路板设计中,双排针的优势尤为明显。由于其占用空间小,适合用于需要高密度连接的场合。两个单排针在这种情况下,可能无法提供同样的空间效率和连接性能。

简单电路设计

在一些较为简单的电路设计中,用两个单排针代替双排针是可行的。尤其是在信号传输要求不高、机械强度需求较低的情况下,两个单排针可以提供足够的连接功能,并且可能在成本上更具优势。

结论

双排针和单排针各有其优势和适用场景。在高密度电路板设计和信号传输要求高的场合,双排针不可替代。而在较为简单的电路设计中,用两个单排针代替双排针是可行的。工程师在进行电路设计时,应根据具体需求和应用场景,合理选择连接器类型,确保设计的可靠性和性能。

通过以上分析,我们可以得出结论:双排针和两个单排针在某些特定场合可以互换使用,但需要慎重考虑各自的优缺点和具体应用需求。合理的选择和应用,将有助于优化电路设计,提高产品的整体性能和可靠性。
