双排弯排针如何焊接？有哪些常见问题？
一、摘要
双排弯排针是一种常用于电路板连接的元件，广泛应用于各种电子设备中。正确焊接双排弯排针是确保电路稳定性和设备功能性的重要步骤。然而，在焊接过程中，可能会遇到如焊点不牢固、短路等常见问题。本文将详细介绍双排弯排针的焊接方法、常见问题及其解决方案，帮助用户提升焊接质量，避免潜在故障。
二、正文
1. 双排弯排针的简介

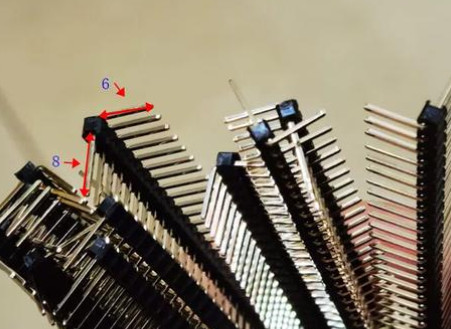

双排弯排针是一种插接件，主要用于将电路板与其他电路模块或设备连接。其外观类似于两个并排的针脚阵列，并且针脚经过特定角度的弯曲，方便插入到电路板的孔位上。常见于通讯设备、工控机等需要高密度电气连接的场合。焊接的质量直接影响电路的可靠性，因此，正确掌握双排弯排针的焊接方法尤为重要。
2. 焊接前的准备工作
在焊接双排弯排针前，需进行以下准备工作：
- 检查工具：准备好焊锡、焊锡丝、烙铁、吸锡器、助焊剂、放大镜等基本焊接工具。确认工具是否完好，尤其是烙铁温度要适中，避免过高或过低。
- 清洁电路板：在焊接前，必须确保电路板的焊接区域和双排弯排针的焊脚没有氧化层和污渍，以便焊锡更好地附着。使用无水酒精或专用清洁剂清理焊接面。
- 检查元件定位：双排弯排针在焊接时需要保持位置准确。最好使用定位工具或夹具，将排针稳定固定在电路板上，以免焊接过程中发生移位。
3. 双排弯排针的焊接步骤
3.1 焊锡丝的选用
焊锡丝一般选择含有一定比例的铅锡合金，并且带有助焊剂芯的焊锡丝能够更好地帮助焊锡流动。在无铅焊接的场合，可以使用无铅焊锡，确保焊接符合环保要求。
3.2 焊接的温度控制
焊接双排弯排针时，烙铁温度通常控制在300℃到350℃之间。过高的温度容易损伤电路板或元件，过低的温度则会导致焊锡不容易融化，形成冷焊现象。
3.3 焊接操作流程
- 固定双排弯排针：将双排弯排针插入电路板的焊盘孔中，并使用夹具或临时固定工具确保其稳定不动。
- 加热焊接点：使用烙铁加热焊盘和排针的焊脚，同时焊锡丝轻触焊接点，让焊锡自然融化并包裹住焊接部位。
- 控制焊锡量：焊锡量不宜过多或过少，足够形成一个光滑的焊点即可。过量的焊锡容易引发短路，过少则可能导致虚焊或焊点不牢固。
- 检查焊点：完成焊接后，检查每个焊点是否饱满、光滑，避免冷焊、虚焊现象出现。
4. 焊接常见问题及解决方案
4.1 焊点不牢固
问题：焊点不牢固可能会导致接触不良，甚至在轻微震动或温度变化时导致断路。
原因：
- 焊接温度过低，导致焊锡没有完全融化。
- 焊接面没有清洁干净，影响焊锡的附着性。
解决方案：提高烙铁温度，确保焊锡充分融化，同时使用助焊剂和清洁剂来保持焊接面清洁。
4.2 短路现象
问题：焊接时容易因为焊锡过多，导致相邻的焊点或排针之间出现短路。
原因：
- 焊锡量控制不当，过多的焊锡流动到相邻焊点。
- 焊接时没有足够的注意力集中在关键点。
解决方案：控制好焊锡量，并使用吸锡器移除多余的焊锡。必要时使用放大镜进行仔细检查，确保焊点之间没有多余焊锡桥接。
4.3 虚焊（冷焊）
问题：焊点表面看似焊接完成，但实际上焊锡未与元件焊脚充分融合，造成电路不稳定。
原因：
- 焊接温度不足或焊接时间过短。
- 焊接前焊接表面氧化严重。
解决方案：使用适当的烙铁温度，延长焊接时间，确保焊锡充分流动并与焊点融合。焊接前可使用助焊剂处理氧化层。
4.4 焊点氧化
问题：焊点发黑、粗糙，可能导致电气性能下降。
原因：
- 使用了劣质焊锡或烙铁温度过高。
- 焊接环境湿度大，导致氧化加速。
解决方案：选择高质量焊锡，适当调节烙铁温度，焊接后使用防氧化剂处理焊点，保证焊点长期可靠。
5. 焊接后的检查与维护
在焊接双排弯排针后，必须进行以下检查与维护：
- 电气测试：使用万用表或专用测试工具检查每个焊点的通断，确保没有短路或断路问题。
- 视觉检查：使用放大镜或显微镜观察焊点的外观，确保没有明显的冷焊、虚焊或焊锡桥接问题。
- 清理助焊剂残留：焊接后的助焊剂残留可能影响电路板的性能，应使用清洁剂进行处理。
6. 总结
焊接双排弯排针是电子装配中的重要环节，直接关系到设备的稳定性和功能性。通过掌握正确的焊接方法，控制温度、焊锡量，并解决常见问题，可以有效提高焊接质量，延长电子产品的使用寿命。在焊接过程中，认真细致地操作、反复检查和及时维护，可以避免大多数焊接故障的发生。
双排弯排针的焊接质量不仅依赖于技术水平，也离不开合理的准备和维护。
