SMA连接器是什么
SMA的全称是Small A Type，也称为SMA连接器或SMA接口。适用于频率范围直至26.5GHz的微波领域的应用。SMA接口频带宽、性能优、高可靠、寿命长。是一种广泛应用于电信通讯、网络、无线通讯以及检测和测量仪器的射频和微波连接器。

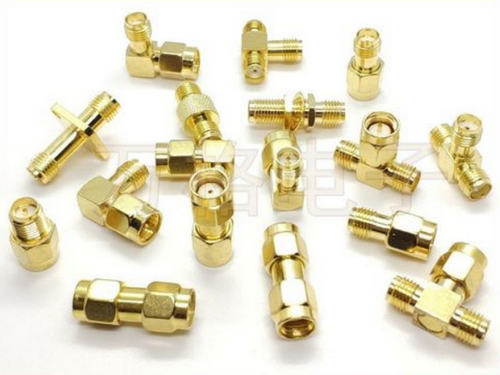

SMA连接器是一种广泛使用的半精度超小型RF和微波连接器，尤其适用于频率高达18 GHz甚至更高频率的电子系统中的RF连接。SMA连接器有多种形式，公头，母头，直头，直角，隔板配件等等，使其能够满足大多数要求。它的超小尺寸也使它能够被使用，即使在相对较小的电子设备中也是如此。
虽然现在已经很成熟，但SMA连接器的使用可能会扩大，因为许多新的RF系统看到它们的工作频率可以很好地延伸到微波区域。虽然SMA连接器看起来非常类似于用于家用卫星电视和其他类似应用的标准家用连接器。这些家用连接器称为F型同轴连接器，它们具有75Ω阻抗。它们具有不同的直径，不能与SMA连接器配合 - 它们需要一个特殊的适配器，然后会出现阻抗不匹配。
SMA连接器是一种超小型同轴电缆连接器，其名称来源于S ub- M iniature A连接器。它找到了许多应用，用于为需要同轴连接的设备内的RF组件提供连接。它通常用于在电路板之间提供RF连接，许多微波元件包括滤波器，衰减器，混频器和振荡器，使用SMA连接器。
连接器具有带螺纹的外部连接接口，该接口具有六边形形状，允许用扳手拧紧。可以使用特殊的扭矩扳手将它们拧紧到正确的密封性，从而可以在不过度拧紧的情况下实现良好的连接。所需的扭矩通常为8英寸磅。
SMA同轴射频连接器最初由Bendix ScinTIlla CorporaTIon和Omni-Spectra CorporaTIon在20世纪60年代设计。第一个SMA连接器设计用于141半刚性同轴电缆。最初的SMA连接器可称为最小连接器，因为同轴电缆的中心形成了连接的中心引脚，无需在同轴中心导体和特殊连接器中心引脚之间进行过渡。它还具有以下优点：电缆电介质直接连接到界面而没有气隙。连接器的缺点是只能进行有限数量的连接/断开循环。然而，对于使用半刚性同轴电缆的应用，这不太可能是一个问题，因为安装通常在初始组装后固定。
然而，它的使用扩展到其他柔性电缆，并引入了带有中心销的全连接器。这些连接器按照高标准制造，并且还允许执行更多数量的连接/断开循环。SMA连接器设计为具有恒定的，在连接器上具有50欧姆的阻抗。SMA连接器最初设计和指定用于高达18 GHz的工作，尽管有些版本的顶级频率为12.4 GHz，有些版本指定为24或26.5 GHz。更高的频率上限可能需要以更高的回波损耗运行。
给定连接器的实际规格在很大程度上取决于制造商和类型 - 可提供几种不同的质量/性能等级。最好仔细检查连接器规格通常，SMA连接器具有比高达24 GHz的其他连接器更高的反射系数。这是由于难以精确地固定电介质支撑，但是尽管存在这种困难，一些制造商已经设法适当地克服了这个问题，并且能够将它们的连接器指定为26.5GHz的操作。
对于柔性电缆，频率限制通常由电缆而不是连接器决定。这是因为SMA连接器所接受的电缆很小，并且它们的损耗自然远大于连接器的损耗，特别是在它们可能使用的频率上。在某些情况下，SMA连接器的额定功率可能很重要。决定配合同轴连接器平均功率处理能力的关键参数是它能够传递高电流并保持热升温到适中的温度。
加热效果主要由接触电阻引起，这是接触表面积和接触垫在一起的方式的函数。一个关键区域是中心触点 - 这些触点必须正确形成并很好地配合在一起。还应注意，平均额定功率随频率降低，因为电阻损耗随频率增加。SMA连接器的功率处理数据在制造商之间差异很大，但有些数字表明有些可以在1GHz下处理500瓦，在10 GHz时下降到略低于200瓦，但这远远高于许多人有信心通过它们。
sma接口有哪几种
SMA接口一般有三种端接方式。
1.接线式
接线又分为焊线式和压接式。焊线式就是焊接中心导体和线缆屏蔽层。压接式就是压接中心导体和线缆屏蔽层，压按式效率高性能好。焊线式稳定可靠。一般柔性电缆多用压接压式，半柔电缆半钢电缆多用焊接式。
2. 接PCB(印刷电路板)
当连接器要与PCB连接时多为插板式(Through Hole)或者贴片式(SMT)。为了容易上锡，和PCB连接金属多为镀金或者镀锡。
3. 面板式
面板式连接器多是安装在机壳上，连接内部和外部设备。法兰式是在连接器主体面板上钻孔安装固定。还有一种是在连接器主体上车制螺牙，用螺牙固定。此类连接器常常还要求防水功能。
不同的端接方式适应了SMA接口的不用应用环境。如果您对选择哪一种连接方式并不确定，可以咨询Ckmtw在线客服，我们提供免费的技术支持，来帮助您选购合适的产品，并指导后续的安装方式。
