如何快速理解 DB9 针脚定义图？

什么是 DB9 接口及其应用场景

DB9 是一种常见的 D 型连接器，具有 9 个针脚，广泛应用于计算机通信和工业设备中。它通常用于 RS-232 串行通信接口，在旧式计算机、工业控制设备、调制解调器和嵌入式系统中都有应用。

快速理解 DB9 针脚定义图对于硬件调试和设备连接至关重要。本文将基于实际经验，为您详细解读如何快速掌握 DB9 针脚定义，并提供使用过程中的实用技巧和注意事项。

DB9 针脚定义图的基本知识

针脚编号规则

• DB9 接口针脚的编号从左到右，从上至下排列。
• 上排（1-5）： 从左至右依次是 1、2、3、4、5。
• 下排（6-9）： 从左至右依次是 6、7、8、9。

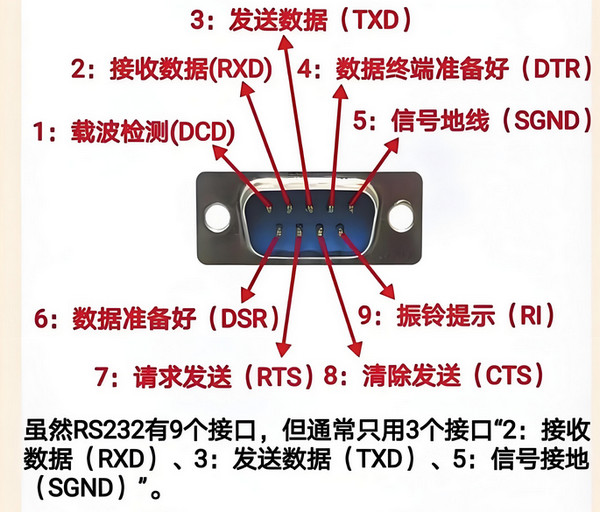

针脚定义通常遵循 RS-232 标准，以下为经典的 DB9 针脚定义：

理解针脚功能的关键技巧

1. 记忆核心针脚：

   • 对于大多数设备调试，只需关注以下核心针脚：
     • RXD（2）：接收数据
     • TXD（3）：发送数据
     • GND（5）：接地
   • 这些针脚构成基本的串行通信通道。

2. 设备通信方向：

   • DB9 是全双工接口，RXD 和 TXD 分别用于接收和发送数据，方向相对（即设备 A 的 RXD 接设备 B 的 TXD）。

3. 流控信号：

   • RTS 和 CTS 用于硬件流控，如果未使用流控功能，可跳过。

快速理解 DB9 针脚图的步骤

第一步：观察接口方向

• 确认接口是 公头（插头） 还是 母头（插座）。
• 公头与母头的针脚编号相同，接口方向不影响定义。

第二步：找到针脚编号

• 根据接口的形状定位 1 和 9 的位置（左上和右下）。
• 如果使用了 DB9 延长线，确保针脚定义未反转。

第三步：结合实际应用解读

• 查看设备手册中列出的 DB9 针脚定义，匹配各针脚功能。例如：
  • 设备 A 的 RXD 应接设备 B 的 TXD。
  • GND 通常是两设备的公共连接。

实用案例：连接工业设备到计算机

场景描述

将一台支持 RS-232 串行通信的工业设备（如 PLC）连接到 Windows 11 的计算机。

步骤

1. 确认接口类型：

   • 工业设备通常是 DB9 接口，计算机可能需要使用 USB 转 DB9 转接器。

2. 查阅设备手册：

   • 查看设备的 DB9 针脚定义，确保与转接器针脚功能匹配。

3. 接线：

   • RXD 对应 TXD，GND 对应 GND。
   • 如果设备需要 RTS/CTS 流控，将 RTS 连接到 CTS。

4. 配置通信参数：

   • 打开 Windows 11 的串口工具（如 设备管理器 或第三方工具），设置波特率、数据位、校验位和停止位等参数。

5. 测试连接：

   • 使用通信软件（如 PuTTY 或 Tera Term）发送指令，确认设备响应正常。

常见问题与解决方案

1. 问题：设备通信不正常

   • 原因：RXD 和 TXD 接反
     解决方法：交换 RXD 和 TXD 的连接。

2. 问题：没有信号或通信失败

   • 原因：接地不良或针脚未正确连接
     解决方法：确认 GND 连接正确并稳定。

3. 问题：通信中断或数据丢失

   • 原因：未启用流控或参数错误
     解决方法：确认波特率和硬件流控配置一致。

注意事项

1. 查阅设备手册
   每个设备的 DB9 针脚定义可能有所不同，务必以设备手册为准。

2. 选择优质线缆和转接器
   劣质线缆可能导致信号干扰和通信故障。

3. 确认 Windows 11 的驱动兼容性
   使用 USB 转 DB9 时，确保安装正确的驱动程序。

4. 使用万用表测试连接
   在不确定接线正确性时，可用万用表测试连通性。

通过上述方法，您可以快速理解 DB9 针脚定义图，并应用于各种串行通信场景。灵活掌握这些技巧，将显著提升硬件调试和设备连接的效率。
