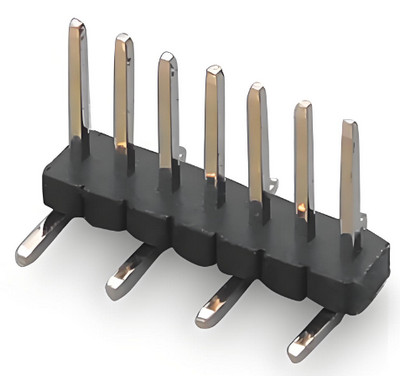

排针SMT工艺是怎样的？对生产设备有何要求？

【摘要】排针SMT工艺作为电子制造业中的一种重要技术，被广泛应用于各类电子产品的生产过程中。本文将详细解析排针SMT工艺的流程、生产设备要求及其优势，为电子制造业相关人士提供参考。



一、排针SMT工艺流程

排针SMT工艺，即表面贴装技术，是指将电子元器件直接贴装在印刷电路板(PCB)的表面，通过回流焊接使其固定。排针SMT工艺主要包括以下几个步骤：

1. 沾焊膏：在PCB板的上焊盘部位涂覆一层焊膏，焊膏的作用是固定元器件并提供良好的焊接性能。

2. 贴片：采用贴片机将电子元器件准确地贴装在PCB板的焊膏上。

3. 焊接：将贴好元器件的PCB板通过回流焊炉进行焊接，使元器件与PCB板焊盘牢固地连接在一起。

4. 检查：对焊接后的PCB板进行外观检查、功能测试和X光检测，确保产品质量。

5. 后续处理：对检查合格的产品进行清洗、涂覆助焊剂等后续处理。

二、排针SMT工艺对生产设备的要求

排针SMT工艺对生产设备的要求较高，以下为关键设备要求：

1. 贴片机：要求精度高、速度快、稳定性好，能够满足各种尺寸、形状的元器件贴装需求。

2. 回流焊炉：具有温度控制精度高、加热均匀、冷却迅速等特点，以确保焊接质量。

3. 检查设备：包括自动光学检查(AOI)、X光检测设备等，用于检测焊接缺陷和元器件贴装错误。

4. 清洗设备：用于清洗焊接后PCB板上的助焊剂残留物，保证电路板清洁。

三、排针SMT工艺的优势

1. 高效率：排针SMT工艺采用自动化设备，生产效率高，大大缩短了生产周期。

2. 高精度：元器件贴装精度高，有利于提高产品质量。

3. 节省空间：由于元器件贴装在PCB表面，节省了空间，有利于产品小型化、轻薄化。

4. 降低成本：排针SMT工艺减少了原材料和焊接辅料的使用，降低了生产成本。

5. 环保：排针SMT工艺使用的焊膏、助焊剂等辅料挥发性较低，有利于环境保护。

总之，排针SMT工艺凭借其独特的优势，在电子制造业中具有广泛的应用前景。掌握排针SMT工艺的流程和设备要求，将有助于提高产品质量、降低生产成本，提升企业竞争力。
