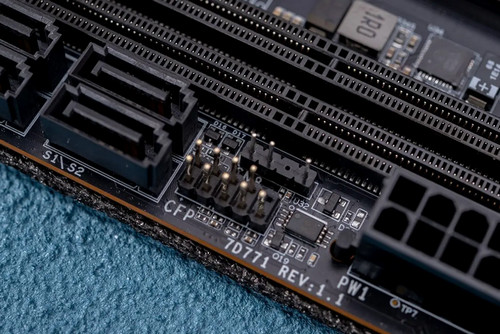

排针的主要用途及适用场景

排针（Pin Header）是一种常见的连接器，在电子设备和电路设计中广泛使用，因其结构简单、可靠性高、使用灵活而备受青睐。以下是排针的主要用途及适用场景的详细说明。

排针的主要用途

1. 电路板间连接

排针是PCB（印刷电路板）之间实现物理和电气连接的关键部件。常见用途包括：

• 主板与子板的连接。
• 两块电路板之间的信号传输。
• 模块化设备的电路扩展。

应用示例：

• 计算机主板与扩展卡（如显卡、硬盘控制卡）的连接。
• 嵌入式系统中的模块连接（如传感器模块与主控板）。

2. 设备与外围模块的连接

排针常作为接口，用于连接外围设备和主机设备，传输数据、信号或电源。

• 用途：使外设（如显示器、键盘、传感器模块）通过连接器与电路板通信。
• 常见接口类型：UART、SPI、I2C等。

应用示例：

• 单片机开发板上的GPIO接口排针，用于连接LED、按键、显示屏等外设。
• Arduino或Raspberry Pi等开发板与扩展模块的连接。

3. 编程与调试接口

排针常用于电路板的调试和编程，通过调试器连接至板上接口，读取或写入数据。

• 用途：编程芯片、监控信号状态。
• 接口标准：常见的JTAG、SWD等调试接口。

应用示例：

• 嵌入式开发中的MCU（微控制器）烧录与调试。
• FPGA开发板的配置与诊断接口。

4. 模块化和可插拔设计

排针常用于模块化设计中，使设备的功能模块化，便于更换或扩展。

• 用途：模块化连接，提高设计灵活性。
• 优势：便于升级或维修，降低设备维护成本。

应用示例：

• 服务器中通过排针连接的可插拔模块。
• 工业自动化设备中扩展I/O模块。

5. 电源供电接口

部分排针用于传输电源，作为电源连接接口。

• 用途：提供电力给子板或外部模块。
• 电流能力：通常用于低功率场景，高功率场景会选择大电流插头。

应用示例：

• 电路板上的标准电源接口排针，用于外接适配器或电池模块。
• 机器人控制器的电机供电接口。

6. 测试接口

排针作为测试接口，方便在生产或维修时对设备进行电气测试。

• 用途：便于电气特性检测，确认电路功能。
• 场景：生产线测试、产品质检。

应用示例：

• PCB测试点采用排针设计，供测试仪器连接。
• 生产中的功能测试工装通过排针读取电路状态。

7. 信号转换和通信接口

排针在设备中作为通信接口连接多个设备，实现信号转换或通信。

• 用途：完成串口、并口等接口的转接。
• 场景：多设备串联或系统集成。

应用示例：

• 通信设备中的光纤转接模块接口。
• 嵌入式系统的串行通信接口。

排针适用的场景

根据用途，排针适用于以下具体场景：

1. 电子开发与原型制作

• 适合电子爱好者、研发工程师制作原型电路。
• 开发板与实验模块通过排针灵活连接。
• 特点：易插拔、易修改，支持快速开发。

2. 工业自动化设备

• 用于复杂设备的模块化设计，如PLC控制器、工业机器人。
• 优势：可拆卸、易扩展，便于设备升级与维护。

3. 消费电子产品

• 在智能家居、手持设备等消费电子产品中，用于内部模块的信号连接。
• 特点：体积小、接口标准化，支持批量生产。

4. 通信设备

• 广泛应用于路由器、交换机等设备的内部模块连接。
• 特点：支持高频信号传输，耐用性强。

5. 医疗设备

• 在医疗电子设备中用作信号传输或调试接口。
• 要求：高可靠性、抗干扰能力强。

通过以上分析，排针在电路设计、通信连接、模块化扩展、测试与调试等多个领域发挥重要作用。其灵活性、可靠性和标准化使其成为现代电子设备不可或缺的组件。
