排针的作用（排针作用和用途详解）
排针的作用
排针(Pin Header)是电子组件中用于建立连接的一种接口,通常由一系列排列整齐的金属针脚组成。主要作用和用途如下:
-
提供连接点:允许用户通过排针连接电线或与其他电子组件(如排母或跳线)相连接。
-
模块化设计:使电路板具有更好的模块化,便于组装、拆卸和维修。也方便了不同模块间的快速更换和升级。
-
简化测试和调试:排针常用作编程、调试或测试接口,方便将测试设备或编程器与电路板连接。
-
电路板间连接:在多板系统中作为互连元件,实现不同电路板之间的信号和电力传输。
-
原型和开发:与面包板和跳线配合使用,可以轻松搭建和修改原型电路,非常适合在产品设计和开发阶段使用。
-
扩展功能:对于开发板(如 Arduino、Raspberry Pi 等),排针常用于添加传感器、驱动板、通信模块等外部设备,以实现功能的扩展。
-
排针安装在电子设备的电路板上,可以是直接焊接固定,也可以是通过插槽(排母)进行可拆卸的连接。排针的类型繁多,包括单排、双排、直角、长针脚等多种形式,便于满足不同的设计和连接需求。在电子组装、电气设计和原型开发中,排针是一个简单但非常重要的组件。
排针有哪些常见的使用场景?
排针的常见使用场景包括:
-
开发板和微控制器:如Arduino和Raspberry Pi等开发板通常会有排针用来连接传感器、屏幕、通信模块等外设。
-
-
-

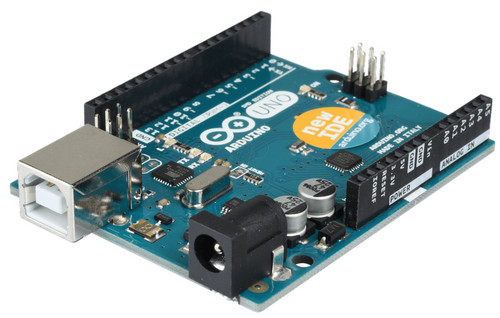

Arduino
-
-
-

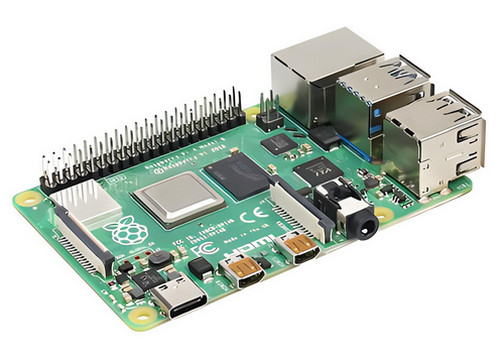

Raspberry
-
-
电路板接口:在印刷电路板之间或与其他硬件如显示屏、键盘等组件形成插接式的连接。
-
-
-
印刷电路板
-
-

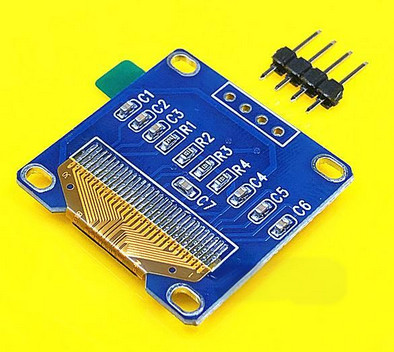

0.96寸液晶屏I2CIIC通信OLED显示屏模块
-
-
跳线连接:在电子设备的内部用作配置或设置变更,如改变工作模式或参数设置。
-
-
-

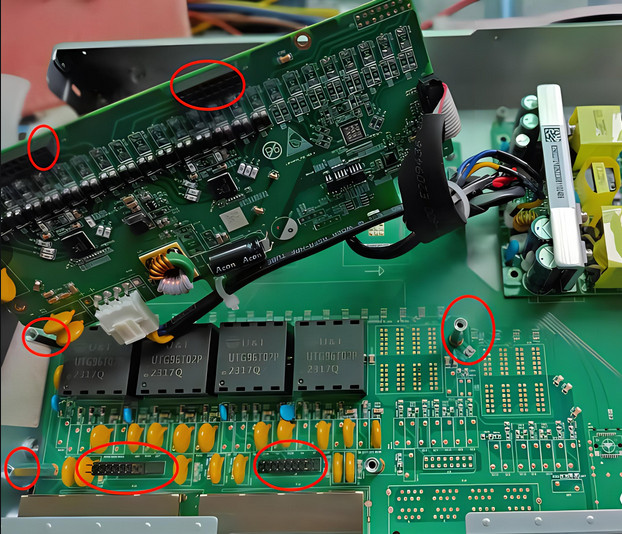

主板内部排针与排母处
-
测试和诊断:提供方便的测试点进行电路功能测试或故障诊断。
-
原型制作:在原型设计和实验性电路搭建时,用于连接各种组件和模块。
-
排针的尺寸和形式有哪些不同选择?
-
排列方式:最常见的是单排排针和双排排针,也有三排或更多排的版本。
-
-
单排排针
-
-
双排排针
-
-
三排排针
-
-
针脚数量:从2针到超过40针等不同针脚数量的版本。
-
间距:常见的有2.54mm(通常所说的0.1英寸)标准间距,以及1.27mm、2.0mm等较小间距版本。
-
-
针脚形状:直排、直角排针,还有带长脚,用于面包板插入的排针等。
-
性别:有母排针和公排针,母排针内部带孔,公排针为针状,互相配合使用。
-
如何正确安装和焊接排针?
正确安装和焊接排针的步骤:
-
排针定位:将排针定位到电路板上正确的位置,并用焊台或胶带固定。
-
检查对齐:确认排针是否与印刷电路板上的孔位对齐、是否整齐。
-
预热烙铁:将烙铁加热到适当温度,通常是300-400℃。
-
应用助焊剂:在焊点处涂上少量的助焊剂,可帮助焊锡流动。
-
开始焊接:将烙铁先放在排针脚和焊盘接触的地方预热片刻,再以适量的焊锡接触到烙铁尖并流向焊点。
-
焊接质量:焊接点应呈圆锥形,无过量焊锡形成的「桥」连接邻近针脚。
-
冷却检查:完成焊接后等待自然冷却,不要在热状态下触碰,以避免焊点移位。冷却后检查焊接质量。
记住,焊接时如果对排针进行长时间加热可能会损坏排针或PCB,因此焊接每个焊点的时间不宜过长。对于初学者来说,可以先在不用的电路板上练习焊接技术。
