快速掌握 DB9 接口详细接线图的实用指南

1. 价值与适用对象

DB9 接口作为一种标准的串行端口连接器，广泛应用于工业设备、嵌入式系统和计算机外设通信中。掌握其接线图不仅可以提升设备调试效率，还能避免因接线错误导致的通信故障，特别适合电气工程师、嵌入式开发人员和自动化控制领域的技术人员。

本文将基于实际经验，提供快速掌握 DB9 接线图的专业指导，包括具体操作步骤、常见问题解决方案和实用技巧。

2. DB9 接口基础知识

什么是 DB9 接口？

DB9 接口是一种 D-Subminiature (D-Sub) 连接器，包含 9 个针脚 (Pin) 或 孔 (Socket)，常用于 RS-232 串行通信。它具有以下特点：

• 标准化接口：确保设备间的通用性。
• 双向通信：支持设备和计算机的互联。
• 简单可靠：适合低速率、短距离的信号传输。

常见使用场景

1. 工业设备调试：如 PLC（可编程逻辑控制器）、机器人控制器。
2. 嵌入式系统开发：单片机和模块之间的数据通信。
3. 计算机外设连接：例如与显示器或老式打印机连接。

3. DB9 接线图解析

3.1 针脚定义与功能

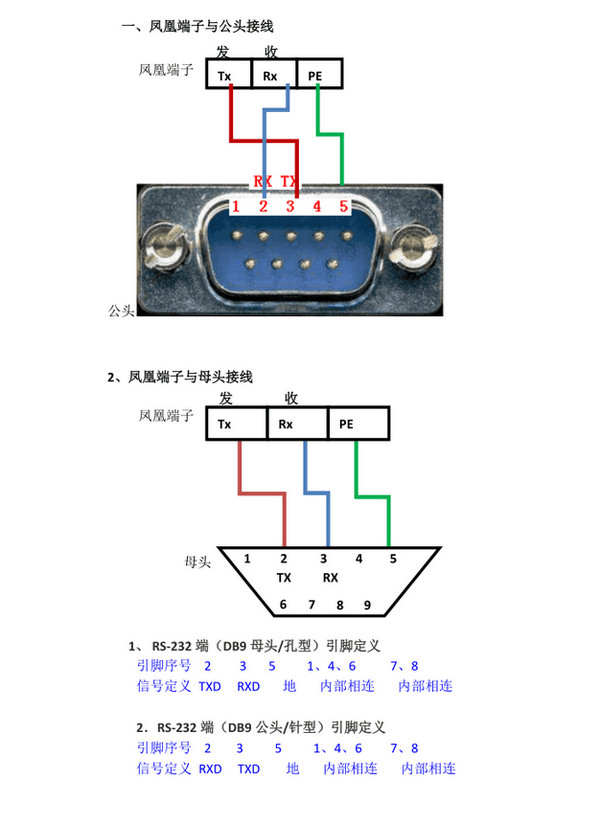

以下是 DB9 公头（Male）接口的标准针脚定义和功能描述：

3.2 接线方法

• 标准 RS-232 通信：
  • DB9 至 DB9：通常通过 1 对 1 对应连接（直通线）。
  • 交叉连接 (Null Modem)：需要将 TXD 与 RXD 跨接，RTS 与 CTS 跨接。

• 设备与 PC 连接：
  • 检查 PC 上串口的针脚配置是否与设备匹配（通常为 DB9 公头）。

4. 实用技巧与最佳实践

4.1 快速判断针脚方向

• DB9 公头的针脚从上到下、从左到右排列。
• 使用万用表测试针脚之间的连接性以确认配置。

4.2 使用接线辅助工具

• 串口测试仪：可实时监控信号状态（如 DTR、RTS）。
• DB9 转 USB 适配器：现代 PC 无串口时的理想解决方案。

4.3 避免常见错误

• 误接信号地 (GND)： 确保信号地正确连接，否则可能导致通信失败。
• 混淆发送与接收 (TXD/RXD)： 若通信异常，可尝试交换这两个针脚。

5. 常见问题与解决方案

5.1 为什么连接后无法通信？

原因：

1. 针脚定义不匹配。
2. 波特率设置错误。

解决方案：

• 检查设备和软件的通信参数（波特率、数据位、停止位、校验位）。
• 使用测试工具验证针脚连接是否正确。

5.2 如何识别信号是否正常传输？

解决方案：

• 使用串口调试助手发送和接收测试数据。
• 观察信号指示灯（若使用测试仪）。

6. 注意事项

1. 接口标准差异：DB9 可能与 RS-422/RS-485 接口兼容，但针脚定义不同，连接前需确认。
2. 信号干扰：长距离传输时，建议使用屏蔽电缆以减少干扰。
3. 版本兼容性：如需连接 Windows 11 设备，确保驱动程序支持串口适配器。

7. 实用建议

• 定期维护：清理接口、检查线缆磨损情况。
• 记录配置：保存常用设备的针脚配置和通信参数以备后用。
• 学习工具：熟练掌握串口调试软件的使用。

通过以上步骤和技巧，相信您能够快速掌握 DB9 接口的接线图，并高效完成实际项目中的应用。
