快速上手：DB15接口详细接线图全指南

DB15接口广泛应用于工业控制、通信设备和视频传输领域，是一种常见的多针D型连接器。本文将帮助您快速掌握DB15接口的详细接线图及相关知识，通过实际操作经验、详细的步骤指导以及常见问题的解决方案，为您提供实用技术支持。

一、DB15接口的基础知识

1. 什么是DB15接口？

DB15接口是一种15针D型连接器，针脚分为两排，上排8针，下排7针。常用于以下场景：

• 视频信号传输：如VGA接口。
• 工业控制信号：用于设备控制信号输入和输出。
• 通信设备连接：在串口或并口通信中用作数据传输接口。

2. 常见类型与应用场景

• 标准DB15接口：主要用于VGA视频信号。
• 高密度DB15接口（HD15）：针脚密集，用于高分辨率视频输出。
• 定制DB15接口：根据需求连接电源、信号或数据传输。

二、DB15接口接线详细步骤

步骤一：确认接线需求

在接线前，明确以下信息：

• 设备要求：检查设备说明书，了解每个针脚的功能。
• 电路设计图：获取设备的接线图或信号分配图。
• 信号类型：明确需要传输的信号，如电源、数据或视频。

步骤二：准备工具和材料

• DB15连接器及对应外壳
• 焊接工具（如电烙铁、焊锡丝）
• 万用表（用于测试接线）
• 剪线钳、剥线器

步骤三：理解针脚定义

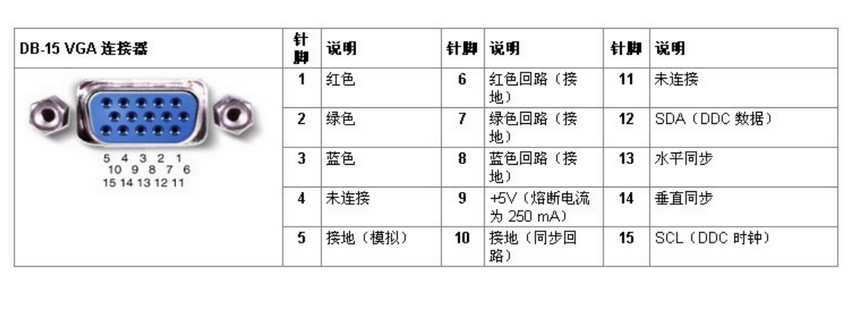

以下是标准DB15接口的针脚定义（以VGA接口为例）：

注意：针脚定义因设备不同可能会有变化，务必参考具体设备文档。

步骤四：焊接接线

1. 剥线：使用剥线器将导线外皮剥离，露出适当长度的导体。
2. 固定导线：将导线插入DB15连接器针脚孔位，用焊锡固定。
3. 绝缘保护：焊接完成后，用热缩管或绝缘胶带包裹裸露部分。
4. 安装外壳：将焊接好的连接器装入外壳，并拧紧螺丝固定。

步骤五：测试接线

1. 使用万用表检测每根线的通断性，确保无短路或断路。
2. 接入设备进行信号测试，观察是否正常工作。

三、常见问题与解决方案

1. 焊接后接口信号不稳定

原因：焊接接触不良或使用了劣质导线。
解决：重新焊接并使用高质量导线，确保焊点牢固。

2. 针脚功能无法匹配设备需求

原因：设备针脚定义与标准DB15接口不同。
解决：查看设备说明书，确认针脚定义，必要时选择定制接口。

3. 接线后设备无法启动

原因：

• 接线错误导致短路。
• 未连接电源针脚。 解决：
• 用万用表检测短路情况。
• 检查电源针脚是否正确连接。

四、使用DB15接口的实用建议

1. 参考官方文档：设备文档是接线的可靠依据，切勿凭经验盲目接线。
2. 使用万用表测试：在通电前，确保每根线通断性和电阻值正常。
3. 做好绝缘处理：裸露的焊点可能引发短路，必须用热缩管或胶带保护。

通过上述步骤和技巧，您可以快速掌握DB15接口接线的基础操作。如果您在接线中遇到复杂问题，建议寻求专业技术人员的支持，确保操作安全和设备稳定运行。
