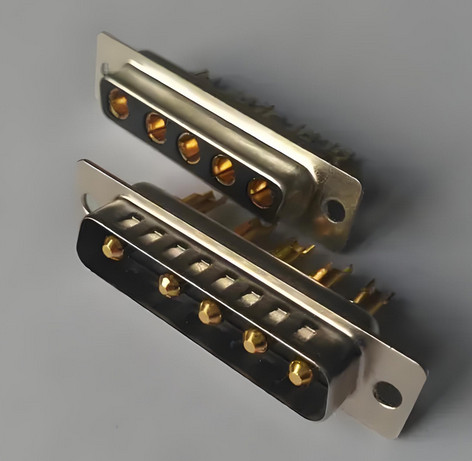

D型工业插头连接器接线方法图及操作指南

D型工业插头连接器是工业设备中常用的一种电气连接元件，具有良好的耐磨、耐腐蚀、抗振动性能，适用于各种复杂环境。正确地接线和使用D型工业插头连接器，能确保设备的稳定运行，下面为您详细介绍D型工业插头连接器的接线方法图及具体操作步骤。

一、D型工业插头连接器接线方法图

D型工业插头连接器的接线方法图主要包括以下部分：

1. 连接器主体：包含插头和插座两部分，分别对应设备的电源输入和输出。
2. 接线端子：位于连接器主体内部，用于固定和连接电缆线。
3. 锁紧件：用于固定插头和插座，确保连接可靠。
4. 密封圈：防止水分、油污等进入连接器内部，提高防护等级。

二、D型工业插头连接器接线操作步骤

以下是D型工业插头连接器的具体接线操作步骤：

1. 准备工作

在接线前，请确保以下准备工作已完成：

1. 了解设备的电气参数，选择合适的D型工业插头连接器。
2. 准备好相应的电缆线和工具。
3. 确保设备处于断电状态，以确保安全。

2. 接线步骤

1. 打开连接器盖板：使用螺丝刀等工具打开连接器盖板，露出接线端子。
2. 剥线：将电缆线绝缘层剥去一定长度，露出线芯。
3. 接线：将线芯插入接线端子，压紧固定。
4. 检查：检查线芯是否接好，确保连接可靠。
5. 锁紧：将连接器盖板合上，锁紧固定。

3. 测试

完成接线后，请进行以下测试：

1. 接通电源，检查设备是否能正常工作。
2. 检查连接器是否发热、异常响声等，如有问题，应及时排查并处理。

三、注意事项

在接线过程中，请注意以下事项：

1. 请务必按照设备要求和连接器接线方法图进行操作。
2. 操作过程中，确保线芯不 * 露在外，防止触电事故。
3. 定期检查连接器，确保连接可靠，防止因接线不良导致的设备故障。

通过以上介绍，相信您已经掌握了D型工业插头连接器的接线方法图和操作步骤。在实际操作中，请务必注意安全，确保设备正常运行。
