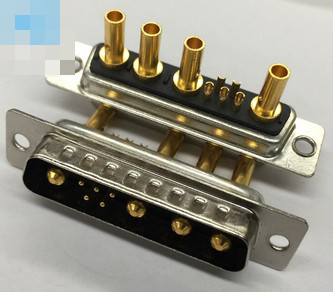

大电流D-SUB连接器详解：9W4公头与5+4针公头的区别与应用

混装大电流D-SUB打端式9W4公头和车针大电源D-SUB打线式5+4针公头，是工业连接器领域中常见的两种类型。这些连接器通常用于需要高电流传输的环境，如通信设备、电源控制、工业自动化以及医疗设备等。本文将深入探讨这两种连接器的特点、应用场景以及如何选择合适的类型。

混装大电流D-SUB打端式9W4公头的特点

混装大电流D-SUB打端式9W4公头是一种能够同时传输电流和信号的连接器。它的独特设计使其兼具大电流传输能力和信号传输能力，适用于多种场合。其9W4结构意味着它拥有9个插针，其中4个是大电流插针，能够支持更高的电流传输。这种设计非常适合需要高电流和信号混合传输的场景，如电源分配系统、UPS电源以及工业控制设备等。

混装大电流D-SUB打端式9W4公头还具备以下优势：

• 高电流传输能力：大电流插针能够支持高达40A的电流传输，远超普通D-SUB连接器的电流承载能力。
• 可靠的连接性能：采用打端式安装方式，确保接触点稳定、抗振动，适用于恶劣的工业环境。
• 灵活的组合形式：可以根据具体需求定制不同组合形式的插针数量和配置，满足各种复杂的应用需求。

这些特点使得混装大电流D-SUB打端式9W4公头在大电流和信号混合传输应用中有着广泛的应用。

车针大电源D-SUB打线式5+4针公头的特点

车针大电源D-SUB打线式5+4针公头是一种用于电源和信号传输的D-SUB连接器。与打端式连接器不同，打线式连接器是通过线缆直接焊接在接线端子上，使其更适合需要灵活安装和布线的场景。5+4结构意味着它有9个插针，其中5个用于信号传输，4个为大电流传输，确保了高电流和信号可以同时传输。

车针大电源D-SUB打线式5+4针公头的主要优势包括：

• 灵活的安装方式：打线式连接器可以方便地进行线缆接入和拆卸，便于现场维护和更换。
• 强大的电流承载能力：大电流插针同样支持高达40A的电流传输，满足工业电源应用的需求。
• 高可靠性：车针式设计使得连接器在频繁插拔的情况下依然能够保持良好的接触性能，适用于经常需要更换设备的场合。

这种灵活且可靠的设计，使得车针大电源D-SUB打线式5+4针公头广泛应用于电源系统、测试设备以及自动化控制装置中。

混装大电流D-SUB与车针大电源D-SUB的应用场景

混装大电流D-SUB和车针大电源D-SUB连接器被广泛应用于多个工业领域。以下是一些典型应用场景：

1. 工业自动化设备：在自动化控制系统中，这些连接器可以用于驱动电机、传感器连接和电源分配，提供稳定的信号传输和电力供应。
2. 通信设备：在通信基站和网络设备中，需要大电流和信号传输混合的场合，这些连接器能够确保设备的正常运行。
3. 医疗设备：医疗电子设备通常需要高可靠性的连接器，混装大电流D-SUB和车针大电源D-SUB能够满足医疗设备对电流和信号传输的双重需求。
4. 电源管理系统：在UPS电源和分布式电源系统中，这些连接器可以高效地管理电流和信号的分配，提高设备的可靠性和安全性。

如何选择合适的D-SUB连接器

在选择D-SUB连接器时，需根据具体的应用需求和技术参数进行选择。以下是一些关键的选择因素：

• 电流和信号需求：如果需要大电流和信号混合传输，混装大电流D-SUB打端式9W4公头是理想选择。若需要灵活的线缆接入和现场维护，车针大电源D-SUB打线式5+4针公头可能更适合。
• 安装方式：打端式连接器适用于需要高强度固定的场合，而打线式连接器更适合需要频繁拆卸和更换线缆的场合。
• 环境条件：对于振动和冲击较大的环境，混装大电流D-SUB的打端式设计提供更好的稳定性。对于需要灵活布线的场合，车针式连接器的灵活性更加突出。
• 插拔频率：如果连接器需要频繁插拔，车针大电源D-SUB的设计可以更好地适应这种需求，减少接触点磨损。

混装大电流D-SUB和车针大电源D-SUB的优势对比

总结来说，混装大电流D-SUB打端式9W4公头和车针大电源D-SUB打线式5+4针公头都是工业连接器领域的优质选择。根据应用需求和技术特点，选择合适的连接器不仅可以提升设备性能，还能提高系统的可靠性和安全性。
