DB15母头引脚图怎么看才能更直观？

DB15母头引脚图广泛应用于计算机、工业控制和音视频设备的连接接口中。准确理解和使用DB15母头引脚图对于硬件连接的可靠性和功能实现至关重要。本文基于实际操作经验，结合专业知识，提供详细的引脚图解读方法、实用技巧和常见问题解答，帮助用户更直观地掌握这一技术要点。

为什么需要了解DB15母头引脚图？

DB15母头（D-sub 15-pin female connector）是一种常见的D型接口，通常用于以下场景：

1. VGA视频接口：连接显示器和显卡的模拟信号传输。
2. 游戏控制器：如旧款的PC游戏手柄端口。
3. 工业通信：在多针接口中实现多功能信号传输。

熟悉引脚图可以：

• 确保正确连接，避免损坏设备。
• 提高调试效率，快速定位连接问题。
• 满足定制化接线的需求。

DB15母头引脚图的组成结构

DB15母头由15个针脚组成，分为两排排列：

1. 上排：包含8个针脚（编号从1到8）。
2. 下排：包含7个针脚（编号从9到15）。

标准引脚编号与功能分配

以下以VGA接口为例，详细说明每个引脚的功能：

注意：具体引脚功能会因设备用途而异，需参考设备的技术文档。

如何更直观地查看和理解引脚图？

1. 借助引脚标记：

   • 大多数DB15母头背面标注了引脚编号（通常是小数字）。
   • 对照编号与功能表，确保无误连接。

2. 参考标准图形化示意图：

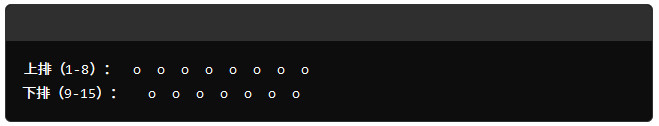

   • DB15母头的示意图通常以正视图表示：
     在实际连接时，将母头引脚图上下翻转，以与设备实际接口方向一致。

3. 利用专业工具测试引脚功能：

   • 万用表：检测信号电压、地线连接的正确性。
   • 信号发生器和示波器：用于分析数据传输性能和接口兼容性。

4. 借助色码或标签辅助：

   • 对于多条电缆连接，使用颜色或数字标记简化操作。

常见问题及解决方案

1. 如何确认DB15母头的适配性？

问题：不同设备可能使用DB15接口传输不同类型的信号（如模拟或数字信号）。
解决：

• 检查设备的规格书或技术手册。
• 确认接口标准（如VGA、RS232等）。

2. 连接后无信号传输？

可能原因：

• 引脚接触不良或损坏。
• 连接线未按功能正确接入。
• 信号方向（输入/输出）未匹配。
  解决：
• 检查线缆与接口的物理接触状况。
• 使用万用表逐一验证引脚通路。
• 检查设备是否需要额外的终端配置（如启用VGA模式）。

3. 如何避免损坏接口？

注意事项：

• 避免用力过度插拔。
• 使用适配的接线和工具，避免引脚弯曲或短路。
• 避免暴露于静电环境或高湿环境。

实用建议

• 优选工具：建议配备一套万用表和专业线缆测试器，尤其在复杂接线场景中。
• 参考官方文档：始终以设备的技术文档为准，以避免误操作。
• 做好备份：对于多信号传输接口，提前拍摄连接照片以防接错。

通过科学方法解读DB15母头引脚图，不仅能提高工作效率，还能有效减少操作失误，确保设备的稳定运行。
