DB15接口各针脚接线颜色如何区分？专业技术指南

DB15接口是一种常见的15针连接器，广泛应用于显示器、计算机设备、工业设备等多个领域。由于其多针结构，确保各针脚的正确接线非常重要。在本文中，我们将详细介绍DB15接口的针脚排列、常见接线颜色以及如何识别和管理这些接线，以确保设备的正常运行。

DB15接口简介

DB15接口，又被称为“DE-15”连接器，通常用于传输视频信号（如VGA接口），以及一些较早的串行通信接口。DB15接口具有15个针脚，排列成两排：一排为3个针脚，另一排为12个针脚。了解这些针脚的功能并正确接线，对于设备的稳定运行至关重要。

常见使用场景

• VGA显示接口：DB15接口广泛应用于早期的计算机显示器和显卡连接。
• 串行数据传输：一些工业控制和早期计算机设备使用DB15接口进行数据传输。
• 游戏机和电视连接：某些早期视频游戏机和电视信号输入端口也采用DB15接口。

DB15接口针脚排列及其功能

为了准确接线，首先需要了解DB15接口的每个针脚的功能。通常情况下，DB15接口的针脚功能在不同设备中略有不同，但常见的VGA和串行通信标准配置如下：

DB15 VGA接口针脚配置

DB15串口接口针脚配置

对于使用DB15接口进行串行通信的设备，针脚排列可能会有所不同，通常会有类似的配置：

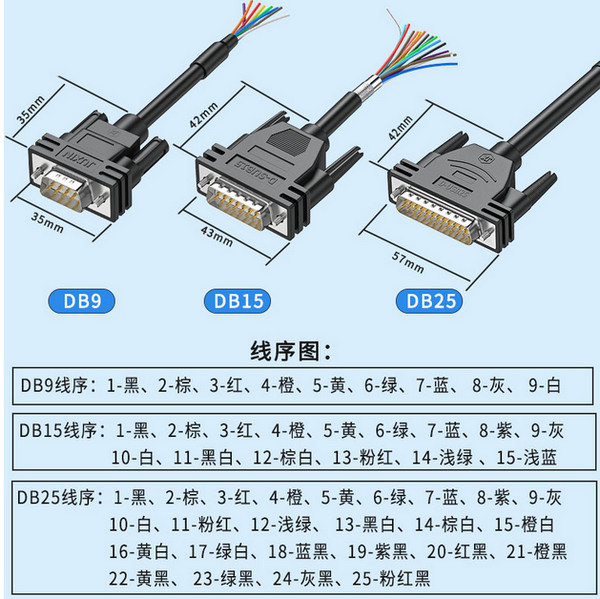

DB15接口接线颜色的常见区分方法

DB15接口的接线颜色并没有统一标准，这意味着不同的设备或生产商可能采用不同的颜色标记针脚。然而，根据实际操作经验，以下是一些常见的接线颜色方案和它们的对应功能：

1. VGA接口常见接线颜色

• 红色信号线（Pin 1）：通常使用红色来连接VGA信号的红色通道。
• 绿色信号线（Pin 2）：绿色常用于连接VGA信号的绿色通道。
• 蓝色信号线（Pin 3）：通常使用蓝色连接VGA信号的蓝色通道。
• 地线（Pin 5）：接地线一般使用黑色，确保信号的稳定传输。
• 同步信号（Pin 10）：同步信号通常使用白色线进行连接。

2. 串行接口常见接线颜色

• 数据线（Pin 1-2）：用于串行通信的数据线一般使用蓝色或红色线。
• 接地线（Pin 3）：接地线通常使用黑色或灰色线，以确保信号回路的完整性。
• 控制信号线：其他控制信号，如RTS、CTS、DTR等，通常使用绿色、黄色等颜色标记。

3. 其他颜色标记

由于DB15接口的应用场景极为广泛，不同设备和厂商可能会根据自己的需要定义不同的颜色方案。因此，务必参考设备的用户手册或接线图来确认具体的颜色定义。

如何确保DB15接口接线正确

步骤一：了解接口针脚功能

首先，要了解DB15接口的具体功能及其排列顺序。一般情况下，设备的用户手册或说明书会提供针脚功能图示。

步骤二：确认接线图和颜色编码

虽然大部分设备会采用某些通用的接线颜色，但不同厂家可能会有所不同。为避免接错，可以参考设备上的接线标识或者颜色编码，确保每根线都连接到正确的针脚。

步骤三：使用测试仪器

接线完成后，建议使用万用表或者测试工具确认各针脚的电气连接是否正常，避免因接错线导致设备无法正常工作。

步骤四：定期检查和维护

由于DB15接口经常用于工业控制和显示设备等环境，长时间使用后可能会出现接触不良或者接线松动的情况。定期检查接口的连接状态，确保设备的稳定性和安全性。

常见问题和注意事项

1. 接线错误导致设备无法启动

接线时如果有任何针脚连接错误，可能导致设备无法正常启动或者显示不正确。在接线之前，一定要核对针脚功能和线缆颜色。

2. 信号干扰和接地问题

不当的接地处理可能会导致信号干扰或设备无法正常工作。确保接地线连接牢固且无松动。

3. DB15接口老化问题

长时间使用DB15接口可能会导致接触不良，特别是在较为频繁插拔的情况下。若发现接头松动或信号质量下降，应考虑更换接口或重新接线。

总结

DB15接口在多种设备中的应用十分广泛，但由于其针脚排列复杂，接线时必须仔细核对每一根线的功能及颜色标识。在实际操作中，确保接线的正确性和接地良好是确保设备稳定运行的关键。此外，定期检查接口和接线的状况，有助于延长设备的使用寿命并避免故障。

通过理解和应用上述技术细节，你将能够有效地管理和连接DB15接口，避免常见的接线错误，确保设备的高效稳定运行。
