板对板连接器原理是怎样的？在实际应用中有哪些常见类型？



板对板连接器是电子设备中常用的一种连接元件，主要用于实现电路板之间的电气连接。它具有可靠性高、插拔方便、抗干扰性强等优点。那么，板对板连接器的工作原理是怎样的呢？在实际应用中，又有哪些常见类型呢？

一、板对板连接器原理

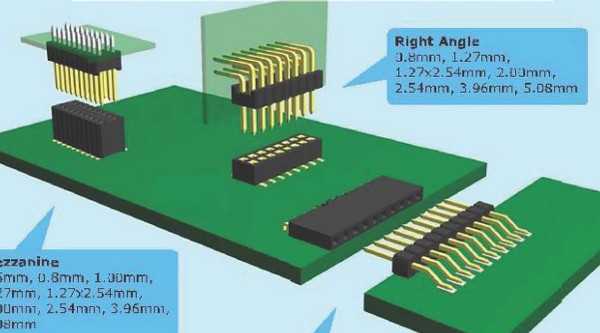

板对板连接器的工作原理主要是通过金属接触来实现两块电路板之间的电气连接。它由两个部分组成：插座（母座）和插头（公座）。插座固定在一片电路板上，插头则与另一片电路板连接。当两片电路板需要连接时，将插头插入插座中，使得金属接触件相互接触，从而实现电气连接。

二、板对板连接器的常见类型

1. 针座式连接器

针座式连接器是板对板连接器的一种常见类型，它采用针座和插座的方式进行连接。针座式连接器具有结构简单、接触可靠、插拔方便等特点，适用于低频信号的传输。

2. 端子式连接器

端子式连接器主要由端子、绝缘体和外壳组成。它通过端子与电路板上的焊点接触，实现电气连接。端子式连接器具有接触电阻小、抗干扰性强等优点，适用于高频信号的传输。

3. 胶壳式连接器

胶壳式连接器采用注塑工艺，将金属接触件与塑料外壳结合在一起。这种连接器具有较好的防护性能，能防止灰尘、水分等进入连接部位，适用于恶劣环境下的电气连接。

4. 雷达式连接器

雷达式连接器是一种特殊的板对板连接器，主要用于雷达、通信等高频设备的信号传输。它具有较小的接触间隙，可以减小信号传输的损耗，提高传输效率。

5. FPC连接器

FPC（柔性印刷电路板）连接器主要用于连接柔性电路板与硬性电路板。它具有体积小、重量轻、抗干扰性强等特点，广泛应用于手机、平板电脑等便携式设备中。

6. BTC连接器

BTC（电池连接器）主要用于电池与电路板之间的连接。它具有插拔方便、接触可靠、耐磨损等优点，适用于各类电子设备中的电池连接。

在实际应用中，板对板连接器的选择需根据实际需求来确定。例如，在要求高速信号传输的场合，可以选用针座式或端子式连接器；在防护性能要求较高的场合，可以选择胶壳式连接器；而在空间狭小的场合，可以采用FPC连接器等。

总之，板对板连接器在电子设备中发挥着重要作用。了解其原理和常见类型，有助于我们在设计和维修电子设备时，更好地选择和运用连接器，提高设备的性能和可靠性。
