圆孔排母的作用与在电路中的使用方法

圆孔排母是一种广泛应用于电子设备中的连接器，通常用于电路板之间或电路板与外部元件的电气连接。与其他类型的排母相比，圆孔排母结构更稳固，接触面更大，能够提供可靠的电气性能。本文将深入探讨圆孔排母的作用及其在电路中的使用方法，帮助您更好地理解这种连接器件的应用价值。

一、什么是圆孔排母？圆孔排母的基本介绍

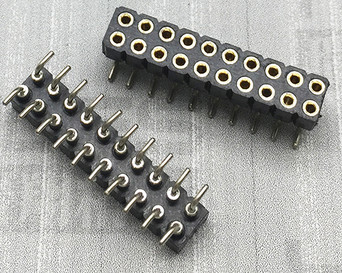

圆孔排母（Round Hole Pin Header）是一种针脚为圆形的排母连接器，通常与排针配合使用。其设计特点是插针部分为圆形结构，与传统的方形或方孔排母不同，圆孔排母能够提供更好的机械稳定性和导电性，因此常用于要求高可靠性和强度的电子设备中。由于其接触面积大，圆孔排母在多次插拔后仍能保持良好的电气性能。

圆孔排母的基本结构

圆孔排母由绝缘塑料座体和金属针脚组成，常见的材质有耐高温的塑料和镀金或镀锡的铜质针脚。以下是其主要结构：

• 塑胶座体：保护和固定圆孔的外壳，耐高温设计以适应不同的焊接工艺。
• 金属圆孔：用于与圆形排针插合，提供稳定的电气连接和机械支撑。

圆孔排母的典型应用场景

由于其高可靠性和强度，圆孔排母被广泛应用于以下领域：

• 工业控制设备：适合长时间工作并要求高连接强度的设备。
• 医疗电子设备：在高精度设备中确保接触稳定和抗干扰性。
• 汽车电子：用于汽车电子控制系统的连接，能够承受高温和震动环境。

二、圆孔排母在电路中的作用

圆孔排母的主要作用是提供可靠的电气连接和机械支撑，以便在电路中实现模块化设计或板对板连接，具体作用如下：

1. 提供稳定的电气连接

圆孔排母与圆形排针配合使用，形成可靠的电气连接。相比其他排母，圆孔排母的接触面更大，能够有效降低接触电阻，减少信号传输过程中的损耗和干扰，适合对电气性能要求高的应用场合。

2. 支撑电路模块，增强电路稳定性

圆孔排母的机械强度较高，能够为插入的排针提供牢固的支撑，防止插针松动或断开。这种结构设计使其在面对震动或物理冲击时依然能保持稳定连接，因此非常适合应用于对稳定性要求高的设备，如工业设备和汽车电子系统。

3. 实现模块化设计，便于电路的组装和拆卸

圆孔排母设计方便插拔，使得电路模块可以随时更换、维护和升级，有助于实现模块化设计。通过将不同功能的模块连接到主电路板上，能够减少焊接工作量，简化组装过程，提高生产效率。

三、圆孔排母在电路中的使用方法

1. 选型和设计匹配

使用圆孔排母时，首先要选择适合的规格型号，确保针脚数量和间距符合电路设计要求。此外，还需要根据实际应用选择针脚的材质（如镀金或镀锡），以满足耐用性和导电性的需求。

选型注意事项：

• 针脚数量：根据电路需求确定针脚数量，避免选择过多或不足的针脚，以节约空间和成本。
• 耐温性和防护要求：若用于高温或恶劣环境中，应选择耐高温、抗腐蚀性强的材质。
• 电气性能：确保圆孔排母的额定电流和电压能够满足电路设计要求。

2. PCB焊盘设计与焊接

为了保证焊接效果和连接强度，需在PCB板上设计好焊盘布局。以下是一些焊盘设计和焊接的关键点：

• 焊盘尺寸：焊盘面积应适中，既能提供足够的支撑，又便于焊锡流动和附着。
• 焊接方式：圆孔排母的焊接可采用手动焊接或回流焊工艺。回流焊适合批量生产，而手动焊接则适用于少量生产和实验环境。
• 焊接后检查：检查焊接是否牢固，焊点是否均匀饱满。若发现虚焊、冷焊现象，应及时修补。

3. 排母与排针的配合安装

焊接完成后，将排针对准圆孔排母插入即可完成安装。插入时应确保针脚完全插入圆孔中，保持平整，以确保良好的电气连接。同时，在使用过程中避免频繁插拔，以免导致金属表面磨损，影响接触性能。

4. 后续维护和清洁

由于圆孔排母容易受到环境影响，特别是在潮湿或粉尘较多的环境中，其金属表面可能会产生氧化或腐蚀。维护时可用无水乙醇进行清洁，并定期检查其表面是否有氧化迹象，必要时进行更换。

四、使用圆孔排母的实用技巧

1. 避免频繁插拔，延长使用寿命

圆孔排母设计初衷并非为频繁插拔，过度使用可能导致接触面磨损。尽量减少不必要的插拔操作，以延长其使用寿命。在必须进行插拔的情况下，建议轻柔操作，避免过大的外力损坏金属引脚。

2. 加装防护措施，增强抗干扰能力

在高频或干扰较强的环境中，圆孔排母可能会受到电磁干扰影响，导致信号失真或传输不良。可在圆孔排母周围设计屏蔽层或加入接地措施，以提高抗干扰性能。

3. 定期检测与清洁，保持良好接触性能

圆孔排母长期使用后，可能会出现接触不良或氧化现象。建议定期对圆孔排母进行检测，必要时进行清洁或更换，以保证电路的长期稳定运行。

五、常见问题及解决方案

问题一：插入不顺畅，排针难以插入

原因分析：可能是焊接时排母引脚偏移，导致圆孔与排针不对齐。

解决方案：检查焊接位置，确保排母与焊盘对齐。必要时重新焊接并校准排母位置。

问题二：排母氧化，电气性能下降

原因分析：金属接触面长时间暴露在潮湿或污染环境中，导致氧化或腐蚀。

解决方案：定期清洁排母表面，并为其加装防护措施。若环境恶劣，可考虑使用防腐蚀的排母型号。

问题三：信号干扰，导致传输不稳定

原因分析：圆孔排母缺少屏蔽措施，在高频信号下易受到电磁干扰。

解决方案：在圆孔排母周围增加屏蔽层或接地措施，降低外界干扰对信号的影响。

六、总结

圆孔排母作为一种稳定可靠的电气连接器，在电路中的应用极为广泛。通过正确的选型、焊接、安装和维护，您可以最大化其性能优势。使用过程中还应注意对接触面的保护，避免频繁插拔和环境影响，以延长其使用寿命。掌握以上内容和技巧，能帮助您更高效地使用圆孔排母，提高电路的稳定性和可靠性。
