RJ45接口的规格与执行标准

RJ45是一种常见的网络接口，广泛应用于以太网、电话通信和其他数据传输场景。它具有明确的物理规格和执行标准，以确保兼容性和互操作性。以下是RJ45接口的具体规格和相关标准的详细介绍。

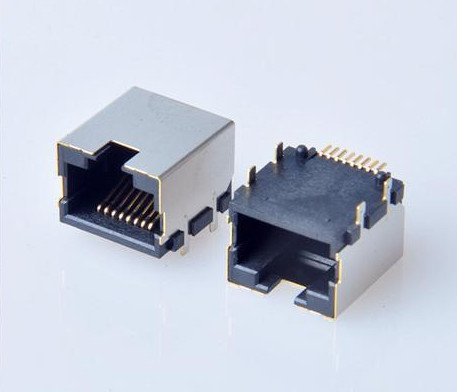

RJ45接口的物理规格

1. 接口尺寸

• 外形：矩形接口，宽度约21.5mm，高度约11.7mm，深度约15mm。
• 针脚排列：8个金属针脚，按特定顺序排列，每个针脚分布在0.635mm间距的插槽内。
• 接触材质：大多采用镀金针脚，以提高导电性能和抗氧化能力。

2. 连接方式

• 插拔设计：RJ45接口通过卡扣固定，支持多次插拔，常规寿命为750次以上。
• 线缆支持：支持4对双绞线（Cat5e、Cat6、Cat6a等）。

3. 布线标准

RJ45的布线标准包括两种主要规范：

• T568A：用于早期布线工程和兼容需求。
• T568B：更为普遍，适用于现代以太网布线。

RJ45接口的执行标准

RJ45接口的规格和性能由多个国际标准定义，主要包括以下内容：

1. TIA/EIA-568标准

• 定义：美国通信工业协会和电子工业协会发布的商业布线标准。
• 核心内容：
  • 定义了RJ45接口的线序排列（T568A和T568B）。
  • 确定了双绞线的传输性能和电气要求。
  • 提供了安装、测试和认证的指导。

2. ISO/IEC 11801标准

• 定义：由国际标准化组织和国际电工委员会联合发布的综合布线标准。
• 核心内容：
  • 定义RJ45接口在局域网中的使用规范。
  • 针对不同环境（办公室、工厂等）提供布线要求。
  • 包括Cat5e、Cat6、Cat6a等线缆类别的性能指标。

3. IEEE 802.3标准

• 定义：由IEEE（电气与电子工程师协会）发布的以太网通信标准。
• 核心内容：
  • 定义了以太网的物理层和数据链路层协议。
  • 确保RJ45接口支持从10 Mbps到10 Gbps的以太网通信速率。
  • 涉及供电（POE，Power over Ethernet）规范。

4. ANSI/TIA-606 标准

• 定义：通信基础设施管理的标准。
• 核心内容：
  • 提供标签、标识系统的指导。
  • 确保RJ45接口在大型布线系统中标识清晰。

5. POE供电标准

• 定义：由IEEE 802.3af/at/bt定义的以太网供电规范。
• 核心内容：
  • 指导通过RJ45接口供电的功率和针脚分配。
  • POE支持的供电功率范围：
    • IEEE 802.3af：最高15.4W。
    • IEEE 802.3at：最高30W。
    • IEEE 802.3bt：最高90W。

RJ45接口的分类与性能规格

1. 按支持的网速分类

• Cat5：
  • 支持速率：10/100 Mbps。
  • 最大频率：100 MHz。
• Cat5e：
  • 支持速率：1000 Mbps（千兆以太网）。
  • 最大频率：100 MHz。
• Cat6：
  • 支持速率：1 Gbps（千兆以太网）。
  • 最大频率：250 MHz。
• Cat6a：
  • 支持速率：10 Gbps。
  • 最大频率：500 MHz。

2. 按供电功能分类

• 非POE接口：仅传输数据。
• POE接口：同时传输数据和电力，支持以太网供电（Power over Ethernet）。

3. 按环境分类

• 普通RJ45接口：用于室内环境。
• 工业级RJ45接口：抗干扰、抗腐蚀，适合恶劣环境。
• 屏蔽RJ45接口：带金属屏蔽罩，适用于高电磁干扰环境。

RJ45接口的应用场景

1. 局域网连接

• 用于计算机、路由器、交换机等设备之间的数据传输。
• 常见速率：10 Mbps、100 Mbps、1 Gbps。

2. 视频监控

• 通过POE供电的RJ45接口为摄像头提供电力和网络连接。

3. 工业自动化

• 工业级RJ45接口用于PLC控制器、工业机器人等设备之间的通信。

4. 智能家居

• 连接智能电视、智能网关等设备，构建家居网络。

5. 数据中心

• 高速Cat6a或Cat7 RJ45接口用于服务器、存储设备之间的高速数据传输。

通过以上对RJ45接口规格和执行标准的详细解析，可以清楚地看到它在物理规格、执行标准和应用场景上的全面覆盖。无论是家庭网络还是工业通信，RJ45接口都是可靠、标准化的连接选择。
