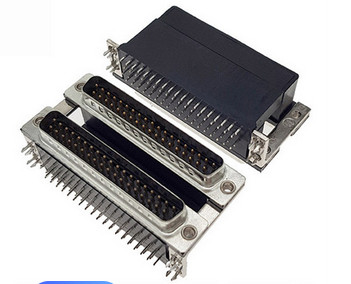

全面解析工业D-SUB连接器：9P、15P、25P、37P型号及大电流应用
工业D-SUB连接器在各种电子设备和工业应用中有着广泛的用途，特别是在需要可靠信号传输和电源连接的场景中。它们的设计多样，能够满足不同需求，比如9针（9P）、15针（15P）、25针（25P）、37针（37P）的公母插头，以及DP、DB、DR等不同系列。本文将深入介绍这些工业D-SUB连接器的特点、应用及选择要点，帮助您了解如何根据具体需求选择合适的连接器。
什么是工业D-SUB连接器？
D-SUB连接器是一种具有D形金属外壳的多引脚电气连接器，广泛用于信号和电源的传输。这些连接器的名字来源于其外形的D型金属屏蔽壳体，能够提供高效的电磁干扰屏蔽。不同型号的D-SUB连接器根据针脚数量（如9P、15P、25P、37P）和性别（公头或母头）来区分，常用于电脑、工业自动化设备和电信设备中。
工业D-SUB连接器的主要类型和特点
-
9针（9P）连接器
- 9针D-SUB连接器是最常见的类型之一，适用于较小型的信号传输需求。它们通常用于串行通信（如RS-232端口）和小电流信号应用。
- 其紧凑的设计使其在空间受限的设备中广泛应用，如工业控制面板和嵌入式系统。
-
15针（15P）连接器
- 15针连接器常用于VGA显示器接口，用于视频信号的传输。这些连接器在工业领域中也被用于多通道信号传输或特定的通信协议。
- 其适中的针脚数量使其既能支持多通道信号传输，又不会占用过多的设备空间。
-
25针（25P）连接器
- 25针D-SUB连接器因其多功能性在数据传输应用中非常流行，如并行端口和高密度数据传输。
- 在工业自动化中，这种连接器常用于连接多轴控制器和数据采集系统，可实现信号和电源的同时传输。
-
37针（37P）连接器
- 37针连接器提供了更高的连接密度，适合于需要同时传输多个信号的复杂应用，如工业测试设备和自动化生产线的控制。
- 大量的针脚数能够支持高密度信号传输以及多种电源连接，使其在复杂的工业应用中表现出色。
D-SUB连接器的公母插头与系列分类
D-SUB连接器根据针脚的外观区分为公头和母头。公头插针（Male）常用作信号发送端，母头插座（Female）则用于信号接收端。在不同的应用场景下，可以灵活选择公母头搭配，以实现最优的连接效果。此外，D-SUB连接器还分为不同的系列，如DP、DB和DR：
- DP系列：常用于标准密度的信号传输，适合于多数常规应用。
- DB系列：适合中等密度的连接，具有较好的多用途性。
- DR系列：高密度设计，适用于复杂的多通道信号传输和空间受限的应用场合。
焊线和大电流D-SUB连接器的应用
对于需要更高电流承载能力的场景，大电流焊线D-SUB连接器是理想的选择。其设计使得焊接点能够承载更大的电流负载，适用于电动汽车、电力设备和工业动力传输等领域。此外，大电流焊线D-SUB连接器在特殊环境下也表现出色，例如高温或高湿度环境中。
焊线连接方式使安装过程更加灵活，便于根据具体的项目需求定制接线长度和排列，适应多种设备布局。插板车针的设计也进一步增强了连接的稳定性，防止因震动或冲击而导致的接触不良。
选择工业D-SUB连接器时的关键考虑因素
在选择合适的D-SUB连接器时，需要考虑以下几个方面：
- 针脚数量和配置：根据需要传输的信号数量和类型选择适当的针脚数量，如9P、15P、25P、37P等。
- 电流承载能力：如果需要传输大电流，应选择专为大电流设计的焊线D-SUB连接器。
- 防护等级：在恶劣的工业环境中，选择具有高防护等级的连接器，如IP67级别的防水D-SUB连接器。
- 屏蔽效果：金属外壳的D-SUB连接器提供了良好的电磁屏蔽能力，有助于减少信号干扰。
- 公母搭配：确保公母插头正确搭配，避免因连接不匹配而影响使用。
工业D-SUB连接器的典型应用场景
- 工业自动化：用于PLC控制系统、传感器网络和工业机器人中的信号传输。
- 电信和数据通信：用于服务器、路由器和数据交换设备中的高速数据传输。
- 航空航天和军事：应用于需要高可靠性和抗干扰能力的控制系统和通信设备。
- 汽车电子：在电动汽车和混合动力汽车中用于电源和信号连接，特别是在电池管理系统中。
结语
工业D-SUB连接器因其可靠性和多功能性成为各类设备中的重要连接器件。无论是9针、15针、25针还是37针的型号，它们都能在不同的应用场景中发挥作用。通过了解这些连接器的特点和应用需求，可以更好地为各种设备选择合适的连接解决方案，提高系统的稳定性和性能表现。
