“排针一般广泛被应用于PCB板的连接上，有万用连接器的美名。一般与其配对使用的有排母，线端等连接器。而随着排针连接器市场的竞争，现在有部分厂家从电镀(仿金)及材质(青包钢，合金等)上入手降低成本，但同样也降低了产品的使用特性及寿命。

排针,连接器的一种，英文名称：Pin Header。

这种连接器广泛应用于电子、电器、仪表中的PCB电路板中，其作用是在电路内被阻断处或孤立不通的电路之间，起到桥梁的功能，担负起电流或信号传输的任务。通常与排母配套使用，构成板对板连接;或与电子线束端子配套使用，构成板对线连接;亦可独立用于板与板连接。

由于不同产品所需要的规格并不相同，因此排针也有多种型号规格，按电子行业的排针连接器标准分类：

根据间距大致可分为2.54mm，2.00mm，1.27mm，1.00mm，0.8mm五类根据排数有单排针，双排针，三排针等;根据封装用法则有贴片SMT(卧贴/立贴)，插件DIP(直插/弯插)等;按照安装方式划分：180°用S表示、90°用W表示，SMT用T表示。

排数：单排、双排、三排、四排，最多为四排。

针数：02to80

针脚：直脚、弯脚、SMT;针的大小。

尺寸：外形尺寸长度、宽度、厚度，排距。

间距：有0.8，1.0，1.27，2.0，2.54间距。

材质：指接触件材质及表面处理，绝缘体材质。

包装：泡壳装、卷袋、散装。

材料：插针材料：黄铜或磷青铜;绝缘体材料：塑胶UL94V-0。

表面处理：镀金0.8u，镀锡、镀镍。

加工工艺：排针加工工艺过程主要为：先按要求用黄铜(或磷青铜)加工好插针，

并按要求先镀镍再镀金，再使用模具加工好绝缘体部份，最后在专用设备上按尺

寸要求将插针镶到绝缘体上。

备注：影响价格的因素很多，通常影响最大的为镀金，针长等。 [1]

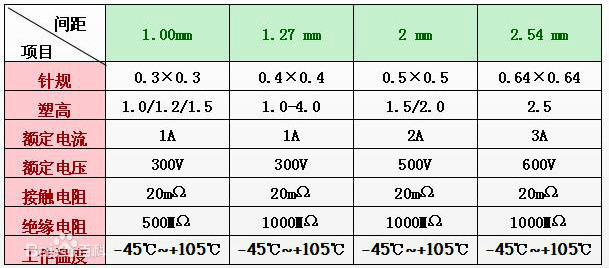

排针参数举例

特点：单排和双排,直针和弯针，针脚间距为2.54mm和3.96mm,多种针脚长度。

排针应用

●数据处理●计算机●程序控制设备●电子测量设备●自动控制●自动化●通讯

矩形插针截面为0.8×1.6mm，负载电流7.5A。插孔至少有两个独立弹片，四个接触点，插孔结构可防误插。254/I系列方形插针截面为0.64×0.64mm。以上两种插针采用钝边角设计，可应用于高频技术领域。针孔接触部分镀金，抗腐蚀、低接触电阻和高可靠性。
