hsd连接器与fakra区别

为了防止有人看不明白文中涉及的术语和定义，我这里先解释一下：

FAKRA连接器 FachkreisAutomobil Connector

FAKRA是一种射频信号连接器(以下简称FAKRA)。

HSD连接器 HighSpeed Data Connector

HSD是一种高速数据连接器，支持USB2.0、LVDS、IEEE1394、ETHERNET协议的传输(以下简称HSD)。

FAKRA、HSD连接器结构

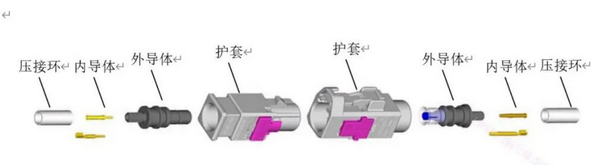

FAKRA、HSD连接器由护套、内导体、外导体、压接环组成(见图1)。

图1 结构示意图

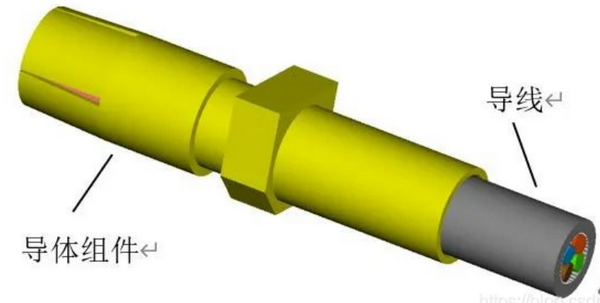

FAKRA、HSD连接器的内导体、外导体、压接环压接后组成导体组件(见图2)。

图2 导体组件示意图

特性阻抗Impedance

由于在整个传输线上阻抗维持恒定不变，特性阻抗就是表达传输线的这种特性的名称。

插入损耗Insertion Loss

插入损耗是指发射端与接收端之间，插入电缆或元件产生的信号损耗，通常指衰减。插入损耗以接收信号电平的对应分贝(dB)来表示。

反射损耗 ReturnLoss

是电缆链路由于阻抗不匹配所产生的反射，一般是inline处的反射。不匹配主要发生在连接器的地方，但也可能发生于电缆中特性阻抗发生变化的地方。

视频传输连接器的性能一般来说，有下表中这些技术参数需要关注：

表1 技术要求

项目 技术要求 试验方法

基本特性 外观及尺寸 外观及尺寸 1、FAKRA的interface应符合ISO20860-1的要求

2、HSD的interface应符合TS 2008001 中10.2的要求

3、其余要求符合跟普通连接器要求一致就行。

机械强度 导体组件的导线附着力 ≥110N

导体组件对护套插入力 ≤30N

导体组件对护套保持力 ≥110N

导体组件插入/拔出力 插入力<20N

拔出力：2N-20N

解锁力 跟普通连接器要求一致就行

连接器插入力与拔出力 跟普通连接器要求一致就行

连接器保持力 ≥110N

连接器侧向负荷力 ≥75N

塑壳防误操作对配力 ≥80N

密封性 跟普通连接器要求一致就行

表1(续)

项目 技术要求 试验方法

基本特性 电气特性 接触电阻 产品 接触电阻

初始测 耐久试验后

FAKRA ≤5mΩ ≤40mΩ

HSD ≤15mΩ ≤40mΩ

压接金相分析 压接翼间隙：不小于端子壁厚的1/10

1

压接翼差值：不小于端子壁厚的1/2

毛刺高度：不大于端子壁厚

毛刺宽度：不大于端子厚度的1/2

基底厚： 不小于端子厚度的3/4

X光无损探伤 芯线和屏蔽丝之间没有游离屏蔽丝和短接

绝缘电阻 跟普通连接器要求一致就行

耐高压电 FAKRA：800V AC

HSD： 500V AC

数据传输性能 特性阻抗 FAKRA应保证特性阻抗50±6Ω线50±3Ω

HSD应保证特性阻抗100±15Ω线100±6Ω

插入损耗 见下表

返回损耗 FAKRA：≤ -15.6dB 0 to 2 GHZ

≤ -14 dB 2 to 3 GHZ

HSD：≤ -20 dB 0to 1.0 GHz

≤ -17 dB 1to 2.0 GHz

屏蔽性能 FAKRA应满足3GHZ下≤-45dB

HSD应满足0 - 1 GHz≤ -65 dB 、 1 - 2 GHz≤ -60 dB

组内时滞(仅适用HSD) 90°插件≤25ps 180°插件≤5ps

线≤25ps/m

组间时滞(仅适用HSD) 插件≤5ps 线≤25ps/m

近端串扰(仅适用HSD) <-30dB to 1GHz

远端串扰(仅适用HSD) <-35dB to 1GHz

眼图(仅适用HSD) 适配芯片厂家提供眼图要求
